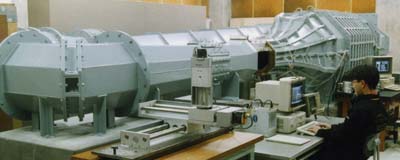

小型低乱風洞の特徴 |
本風洞は、小回りがきいて手軽に実験の出来る小型低乱風洞です。 現在本風洞は、小寸法の模型を用いた実験研究や実験に使用する各種プローブ類の検定、低乱熱伝達風洞を用いての実験に先立つ予備実験などに常時使用されています。 |
小型低乱風洞主要諸元 |
開放型測定部 |
![]() |
型式 |
単路回流型 |
測定部(開放型) |
長さ:0.508m, 収縮ノズル出口対辺距離:0.293m 正八角形断面, |
測定部(密閉型) |
長さ:1m, 対辺距離:0.29m 正八角形断面, |
送風機 |
軸流1段, 前置及び後置静翼付, 電動機直結型, |
電動機 |
サイリスタ・レオナード方式, 定格回転数:2930rpm |
風洞寸法 |
長さ:8.3m, 幅:2.7m, 高さ:1.8m |

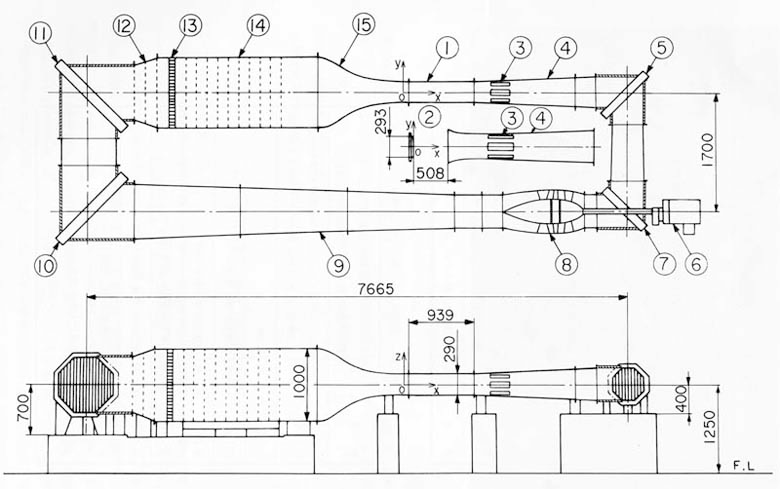

小型低乱風洞平面図&側面図 |
小型低乱風洞密閉型測定部3次元CAD[STEP] |
小型低乱風洞密閉型測定部3次元CAD[Parasolidバイナリ] |
小型低乱風洞密閉型測定部3次元CAD[Parasolidテキスト] |
小型低乱風洞密閉型測定部2次元図面[PDF] |
小型低乱風洞開放型測定部コレクタ①3次元CAD[STEP] |
小型低乱風洞開放型測定部コレクタ①3次元CAD[Parasolidバイナリ] |
小型低乱風洞開放型測定部コレクタ①3次元CAD[Parasolidテキスト] |
小型低乱風洞開放型測定部コレクタ①2次元図面[PDF] |
小型低乱風洞開放型測定部コレクタ②3次元CAD[STEP] |
小型低乱風洞開放型測定部コレクタ②3次元CAD[Parasolidバイナリ] |
小型低乱風洞開放型測定部コレクタ②3次元CAD[Parasolidテキスト] |
小型低乱風洞開放型測定部コレクタ②2次元図面[PDF] |
![]() |
